Une valeur simple qui cache une réalité analytique plus complexe
Dans les analyses de composés organiques volatils (COV), les résultats sont fréquemment exprimés en
- ppm équivalent toluène
- mg/m³ équivalent toluène.
Cette convention est très utilisée pour :
- les campagnes de screening
- le suivi des émissions industrielles
- les analyses environnementales
- le monitoring de procédés
À première vue, cette valeur ressemble à une concentration mesurée. Pourtant, ce n’est pas toujours la concentration réelle des composés présents dans l’échantillon.
Comprendre cette différence est essentiel pour interpréter correctement les résultats et évaluer leur niveau d’incertitude.
Pourquoi utilise-t-on le toluène comme référence ?
Le toluène est devenu une référence analytique pour plusieurs raisons :
- disponibilité sous forme très pure
- excellente stabilité chimique
- bonne reproductibilité analytique
- réponse robuste sur les détecteurs FID
- comportement représentatif de nombreux hydrocarbures

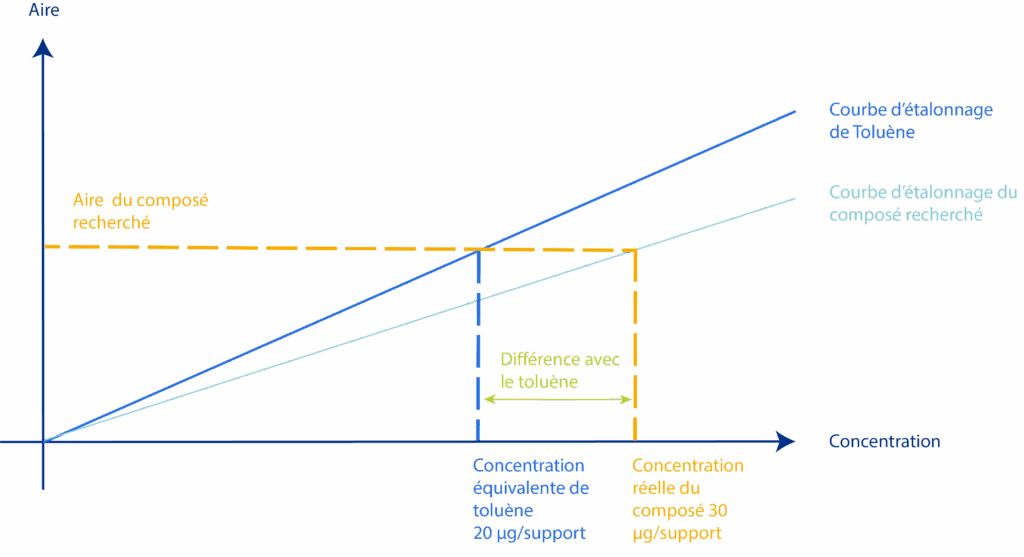

Lors de l’étalonnage, plusieurs concentrations connues de toluène sont analysées. Elles permettent de construire une courbe d’étalonnage reliant :
- le signal du détecteur
- la concentration correspondante
Cette courbe sert ensuite à convertir le signal d’un échantillon inconnu en concentration.
Le principe est simple :
Tout signal mesuré est converti en concentration à partir de la réponse du toluène. Autrement dit, le résultat répond à la question :
Quelle concentration de toluène produirait le même signal que mon échantillon ? C’est ce que l’on appelle l’équivalence toluène.
Une approche particulièrement adaptée aux screenings
Dans la plupart des matrices industrielles, environnementales ou process, les échantillons contiennent rarement un seul composé.
On retrouve souvent
- des solvants résiduels
- des hydrocarbures légers
- des alcools
- des cétones
- des esters
- des sous-produits de réaction
- des produits de dégradation
L’identification et la quantification individuelle de chaque composé nécessiteraient des méthodes analytiques beaucoup plus longues et plus coûteuses.
L’utilisation de l’équivalence toluène permet alors :
- d’obtenir rapidement un ordre de grandeur
- de comparer plusieurs échantillons
- de suivre une évolution dans le temps
Dans ce contexte, l’équivalence toluène constitue un excellent outil de screening.
Le piège : tous les composés ne répondent pas comme le toluène.
L’équivalence toluène repose sur une hypothèse implicite :
Le composé analysé répond de manière similaire au toluène. Or cette hypothèse n’est pas toujours vérifiée. La réponse d’un détecteur dépend notamment :
- de la structure chimique
- du nombre d’atomes de carbone
- de la présence d’hétéroatomes
- du degré d’oxygénation
- du mécanisme de détection utilisé
Dans le cas d’un détecteur FID, certains hydrocarbures présentent des réponses proches de celle du toluène.
En revanche, les alcools, cétones ou composés fortement oxygénés peuvent générer des réponses significativement différentes.
Ainsi, deux composés présents à la même concentration réelle peuvent produire des signaux différents.
Le facteur de réponse relatif : le paramètre qui explique ces écarts

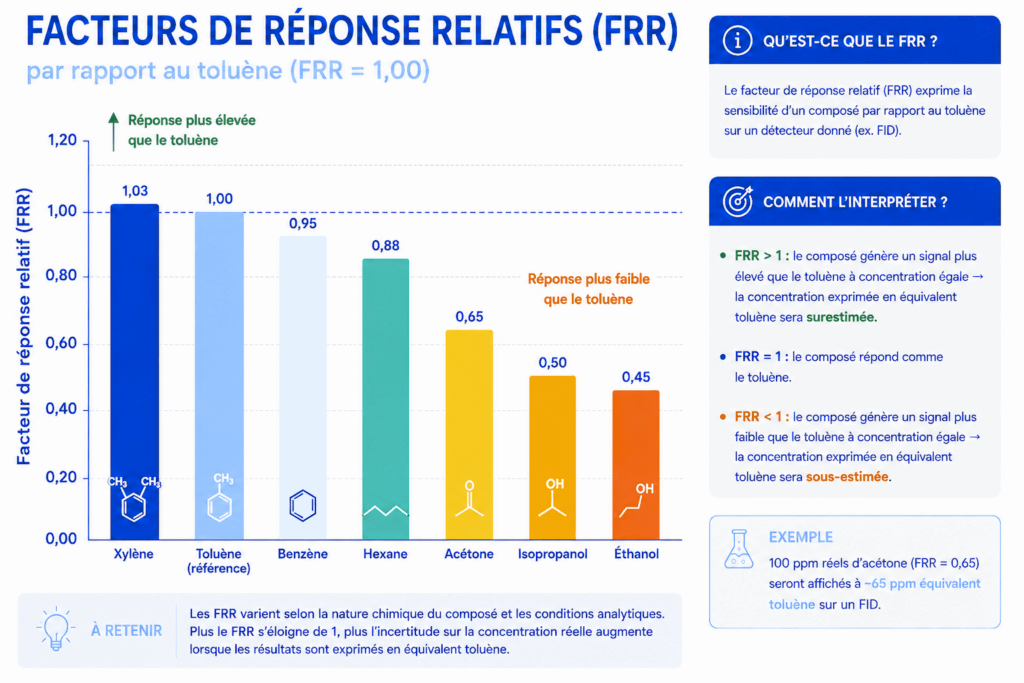

Pour comparer la sensibilité de différents composés, on utilise le facteur de réponse relatif (FRR).
Par définition :
FRR = 1 signifie que le composé répond exactement comme le toluène.
FRR > 1 signifie que le composé génère un signal plus important que le toluène à concentration égale.
FRR < 1 signifie que le composé génère un signal plus faible que le toluène.
Plus le facteur de réponse relatif s’éloigne de 1, plus l’écart potentiel entre la concentration réelle et la concentration exprimée en équivalent toluène augmente.
C’est ce phénomène qui explique pourquoi deux échantillons contenant la même quantité de matière organique peuvent afficher des concentrations différentes lorsqu’elles sont exprimées en équivalent toluène.
Exemple concret : le cas de l’acétone
Prenons un exemple volontairement simplifié.
Un détecteur FID est étalonné avec du toluène. Un échantillon contient : 100 ppm d’acétone. Supposons que le facteur de réponse relatif de l’acétone soit FRR = 0,65.
Le signal généré par 100 ppm d’acétone correspondra alors à celui produit par environ 65 ppm de toluène.
L’instrument affichera donc :
65 ppm équivalent toluène alors que la concentration réelle est : 100 ppm. L’écart observé atteint ainsi 35 %.
Pourtant :
- l’instrument fonctionne correctement
- l’étalonnage est valide
- la mesure est reproductible
La différence observée provient uniquement de la réponse spécifique du composé analysé.
Une incertitude souvent invisible
Lorsque l’on parle d’incertitude analytique, on pense généralement :
- à la répétabilité
- au bruit de fond
- aux performances instrumentales.
Ces paramètres sont effectivement essentiels.
Mais dans le cas d’une mesure exprimée en équivalent toluène, une seconde source d’incertitude apparaît :
l’incertitude liée à la composition chimique de l’échantillon.
Cette contribution est souvent plus difficile à évaluer car elle dépend directement des composés présents.
Plus la matrice s’éloigne chimiquement du toluène, plus l’écart potentiel entre la concentration réelle et la concentration exprimée en équivalent toluène peut devenir important.
Cette incertitude n’est généralement pas liée à une erreur de mesure mais à la nature même de la convention analytique utilisée.
Que se passe-t-il dans un mélange complexe ?
La situation devient encore plus intéressante lorsqu’un échantillon contient plusieurs dizaines de composés.
Dans ce cas :
- Chaque molécule possède son propre facteur de réponse.
- Chaque molécule contribue différemment au signal global
- le détecteur mesure la somme de toutes ces contributions
La valeur affichée représente alors :
une charge organique globale exprimée par rapport à une référence commune.
L’équivalent toluène devient un indicateur synthétique extrêmement utile pour le suivi de tendance, mais il ne doit pas être interprété comme une concentration absolue de chacun des composés présents.
Quand faut-il dépasser l’équivalence toluène ?
L’approche en équivalent toluène reste parfaitement adaptée pour :
- les screenings exploratoires
- le suivi process
- les comparaisons d’échantillons
- les études de tendance
- les contrôles rapides
En revanche, une approche plus spécifique devient nécessaire lorsque :
- une réglementation impose la quantification individuelle des composés ;
- des enjeux toxicologiques sont associés à certaines molécules ;
- la composition du mélange est atypique ;
- une concentration absolue est recherchée.
Dans ces situations, des techniques telles que la GC-MS associée à des étalonnages spécifiques permettent d’obtenir une quantification plus représentative de la réalité chimique.
Ce qu’il faut retenir
L’équivalence toluène constitue un excellent outil de screening, rapide, robuste et universel. Cependant, derrière une valeur exprimée en ppm équivalent toluène se cache une réalité chimique souvent plus complexe.
Comprendre l’influence des facteurs de réponse relatifs permet non seulement de mieux interpréter les résultats, mais également d’évaluer la pertinence d’une quantification spécifique lorsque les enjeux réglementaires, environnementaux ou industriels l’exigent.
